| 一.主要參數 SPECIFICATIONS | |||
| 項 目 | YCAI-1300CA | 項 目 | YCAI-1300CA |
| 最大印刷面積 Max.printing size(mm) | 800*1300 | 印刷速度 Printing speed (pcs/h) | 600~800PCS/H |
| 最小印刷面積 Minimum printing size(mm) | 300*300 | 覆墨速度 Covering ink speed | 1～500 mm/s |
| 最大網框mm Frame size(mm) | 1000*1800 | 操作模式 operator schema | 手動/半自動/全自動 |
| 套印精度mm Repeat accuracy (mm) | ±0.10 | 網版X Y方向調整 Aluminum frame X Y direction adjustment | ±8mm |
| 網版θ旋轉調整 Aluminum frame θ rotation adjustment | ±3度 | 最大真空度 Maximum vacuum degree | -80Kpa |
| 左右驅動方式 Left and right drive mode | 電動 | 上下驅動方式 Up and down drive mode | 電動 |
| 刮刀氣壓恒定 Printing knife air pressure | 4.0～6.0 Kgf/cm2 | 電源V Power (W) | 220V/50Hz |
| 承印物厚度MM Thickness of pringting objects(mm) | 2～20mm | 外形W×L×H 約 Dimension (L*W*H) (mm) | 2200*1600*1750 |
| 控制器及感應器 Controller and inductor | 臺灣陽明 | 氣動電磁閥 air-operated solenoid valve | 臺灣亞德客 |
| 氣缸 air cylinder | 星辰 | 印刷電機 The printing machine | 臺灣萬鑫 |
| 變頻器 frequency converter | 臺灣士林 | PLC | 三菱 |
| 觸摸屏 Touch screen | 美國威朗 | 接觸器/繼電器 Contactor/relay | 正泰；歐姆龍 |
| 電源 The power supply | 臺灣明緯 | 設備重量（KG) (kg) Weight | 900KG |
| 適用范圍 |

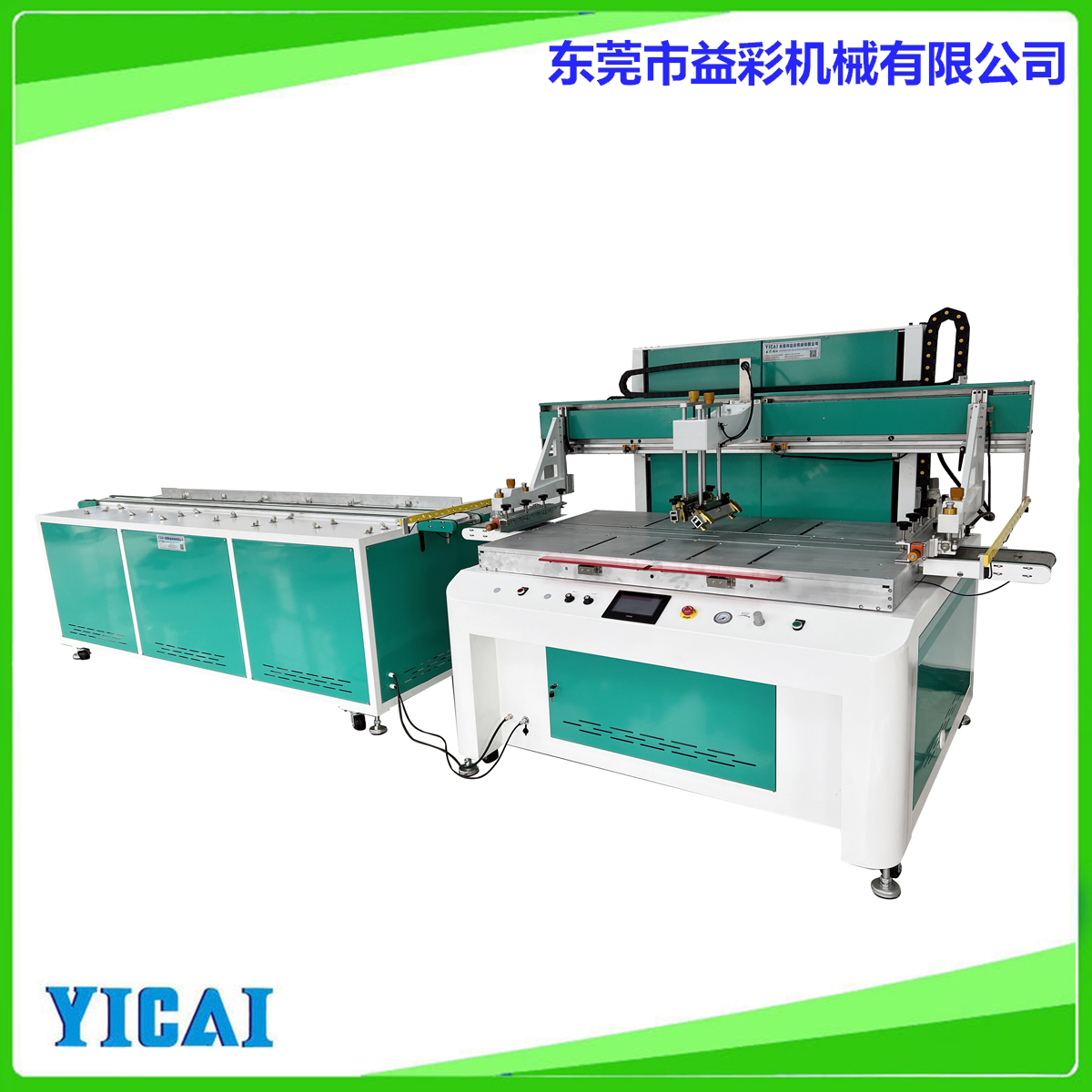

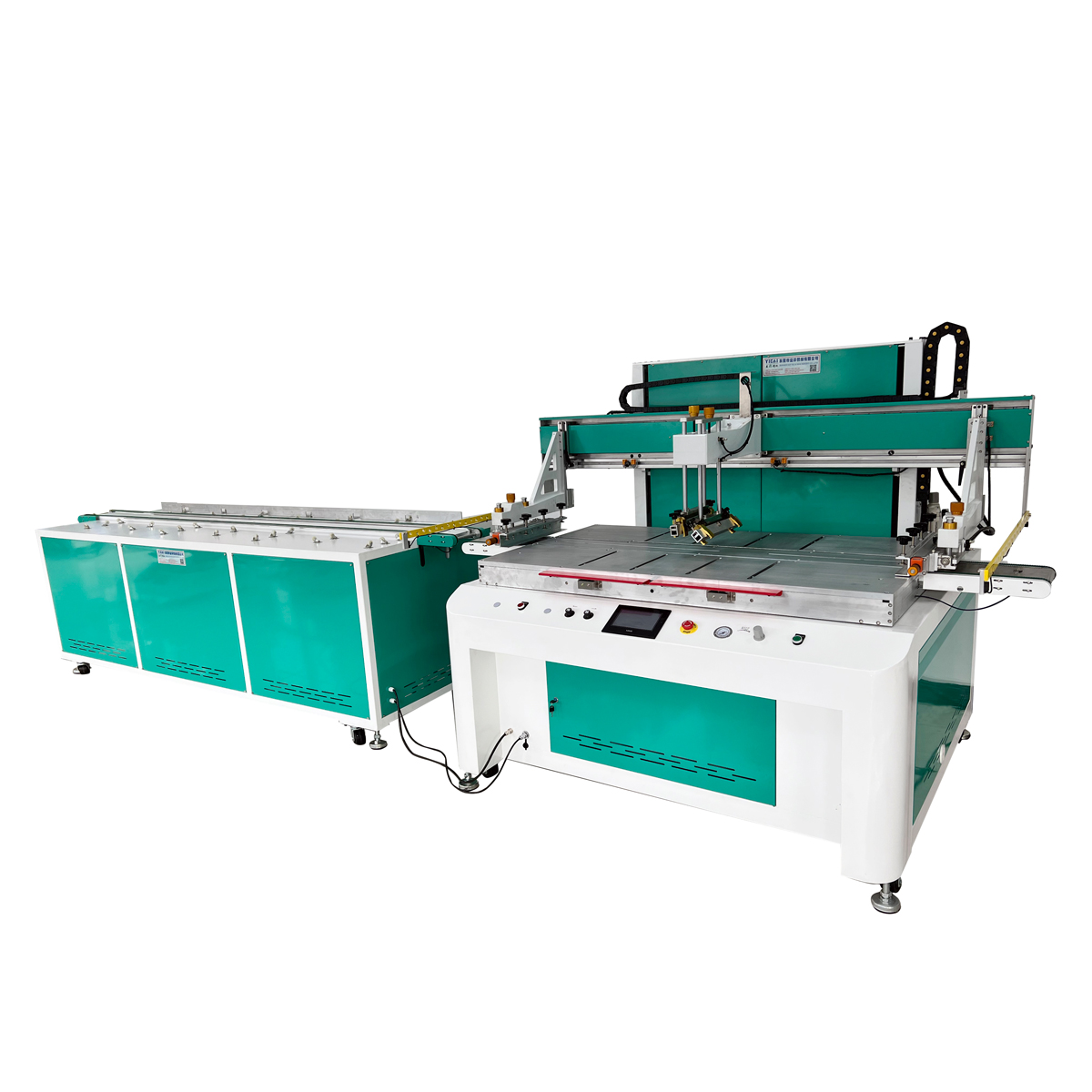

此全自動絲印機采用自動運輸，自動定位，自動出料為一體，專為硬板印刷設計，
如亞克力板，PC板,PCB板材，玻璃，金屬板PCB板等；可根據客戶現有流水線接駁，極
大提高生產效率。
Application:
An automatic screen printer with automatic up-load device,auto lock,auto print,
auto sown-load device,special designed for sheet material,such as
glasses,acrylic boards,PC/PET/PVC sheet;All custom design,can be connect to
your existing tunnel,high printing efficiency.
| 功能與特點 |
1.首創新型設計，采用防滑同步帶升降輸送，電動垂直升降，快速穩靜；
2.裝版對位調節簡單快捷，大幅減少調機時間，提升產能；
3.光電檢測自動定位系統；
4.模塊化設計，可根據場地組合成多色連線等多種生產模式。
1.Initiate new design, adopt anti-skid synchronous belt lifting and conveying,
electric vertical lifting, fast and stable;
2. It is simple and fast to install the plate and adjust the position,
which greatly reduces the adjustment time and improves the production capacity
3. Photoelectric detection and automatic positioning system;
4. Modular design, according to the site can be combined into a variety of
production modes such as multi-color lines.
| B.主要性能 Main performance | |||
| A.整體結構——機體采用方型鋼材焊接 | |||
| B.動力拖動——印刷壓力、印刷架驅動、分別采用獨立的動力源，PLC控制。 | |||
| C.網架結構 Grid structure | |||
| √ 網版架采用整體固定結構，結構緊湊，剛性強。 | |||
| √ 網版固定鎖定在支架上，支架固定連接在整體結構上. |
| D.印刷系統 Printing system | |||
| √ 印刷/覆墨速度——印刷/覆墨速度恒定，并可獨立調節。 | |||
| √ 印刷驅動————變頻電機配合同步皮帶傳動；低速無爬行，高速無抖動。 | |||
| √ 印刷行程————左右光電開關限位設定，獨立調校。 | |||
| √ 刮印系統————刮墨/回墨的角度可調節，動作靈活，剛性強。 . | |||
| √ 刮印壓力————可精密微調印刷和回墨壓力，壓力調節閥恒定設定值。 | |||
| E.控制系統 Control system | |||
| √ 采用觸摸屏一體機操作系統配合變頻器編譯動作程序精準輸送定位，自動化程度高，操作簡單，容易上手；可根據客戶現有流水線接駁，極大提高生產效率 | |||
| F.平臺系統（可選配） Platform system | |||
| √ 真空 吸氣 （V)————強力自動真空吸附，保證套印準確。 | |||
| √ T型工作臺 (T)————鋁合金高強度T型工作臺，方便工裝夾具安裝 | |||
| √ 標準工作臺 ( )————SUS304不銹鋼材質，經久耐用，歷久彌新 |
